Shade in Tension

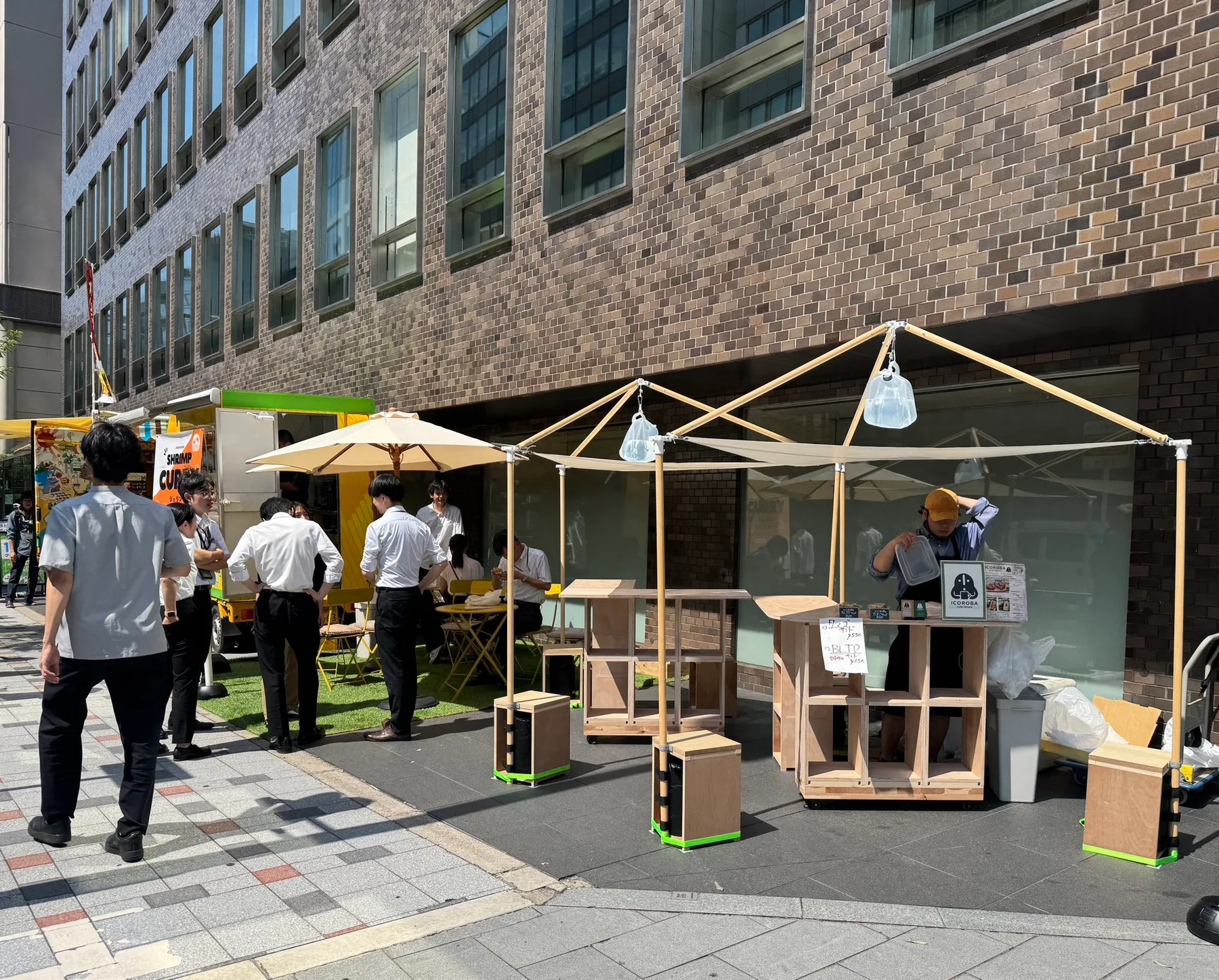

Shade in Tension er en nedtagbar paviljong for pop up-arrangementer, utviklet ved Komiyama Lab ved Kyoto University i samarbeid med Taiyo Kogyo Corporation — en verdensledende japansk produsent av membrankonstruksjoner. Strukturens primære oppgave var å gi skygge mot den intense japanske sola.

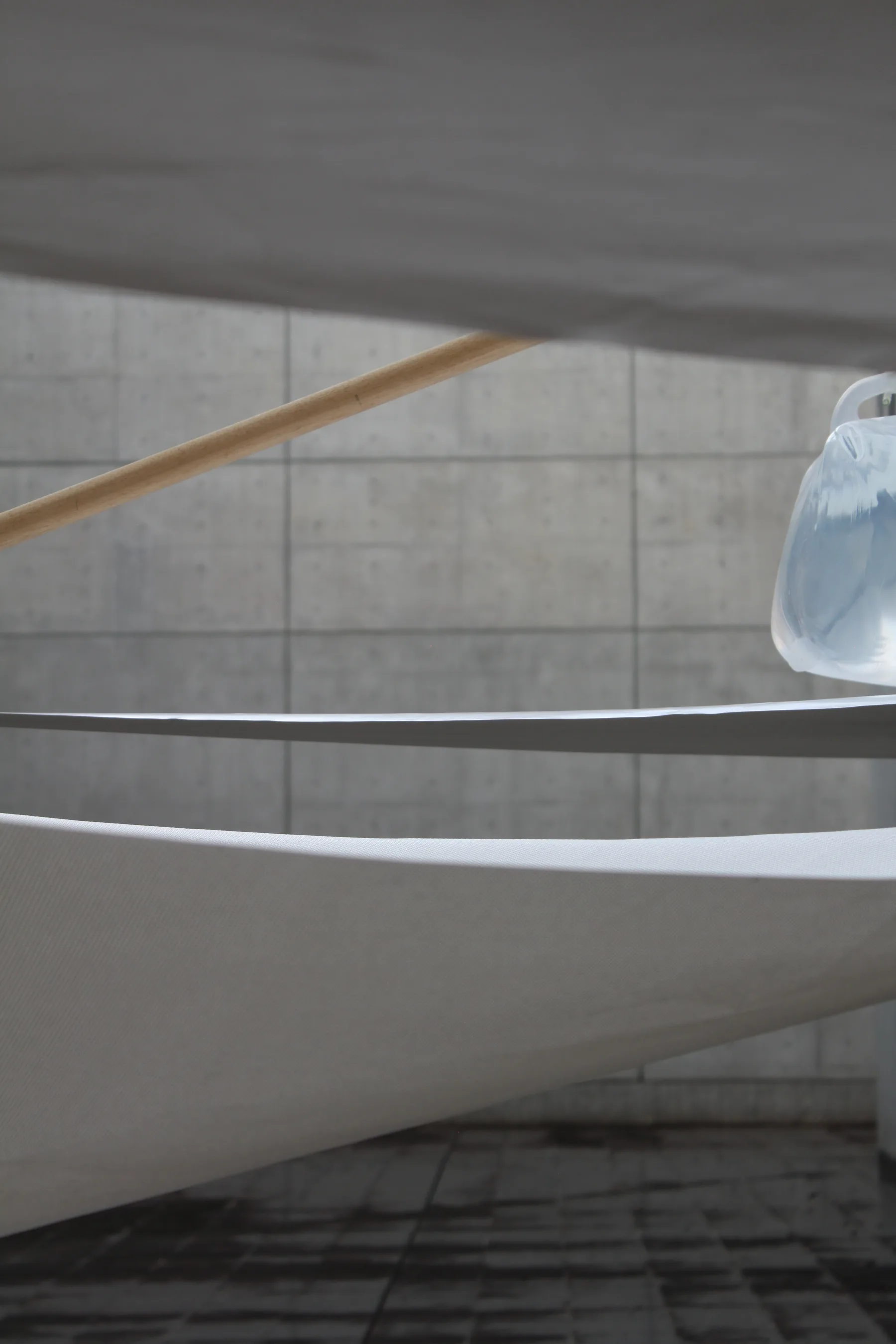

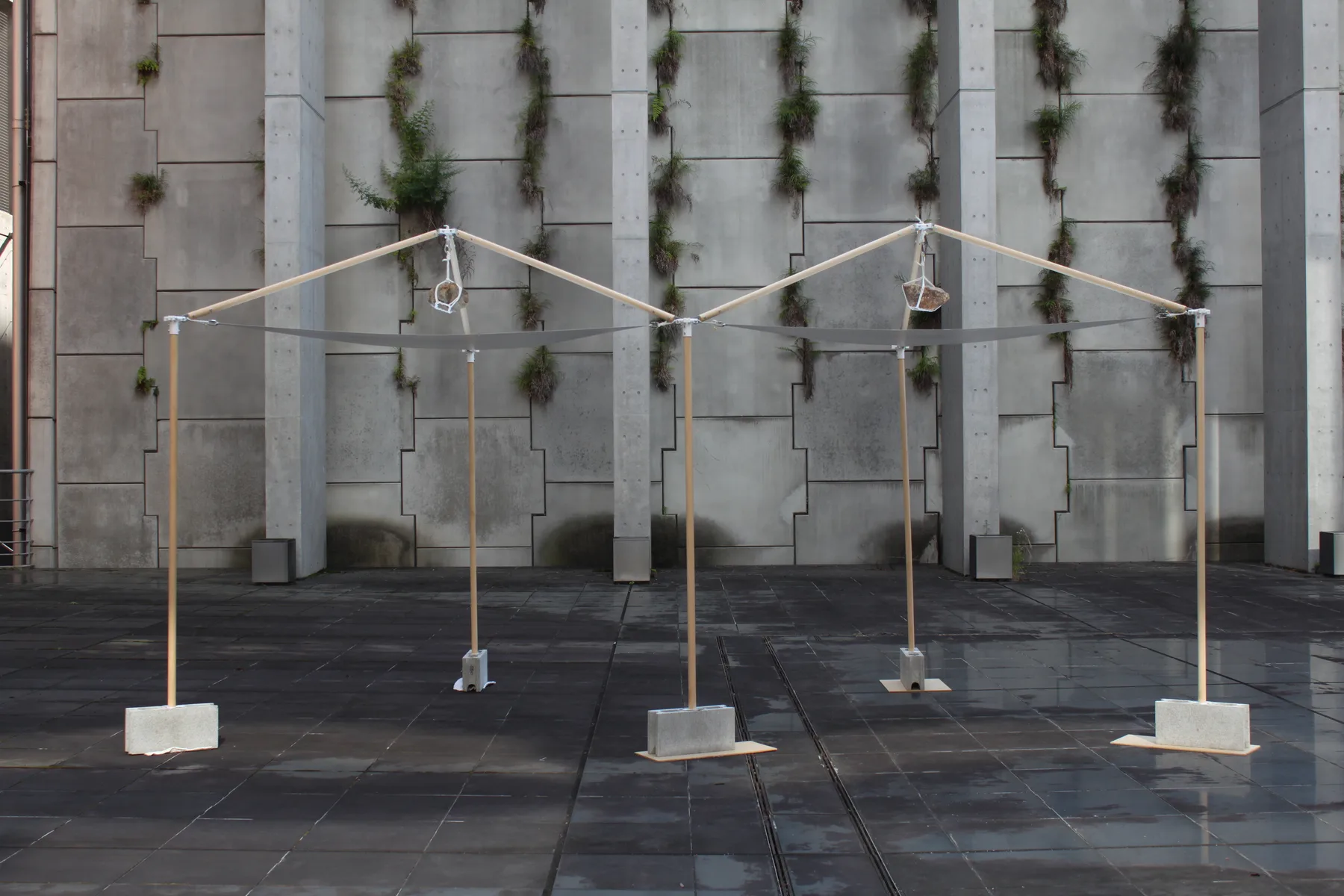

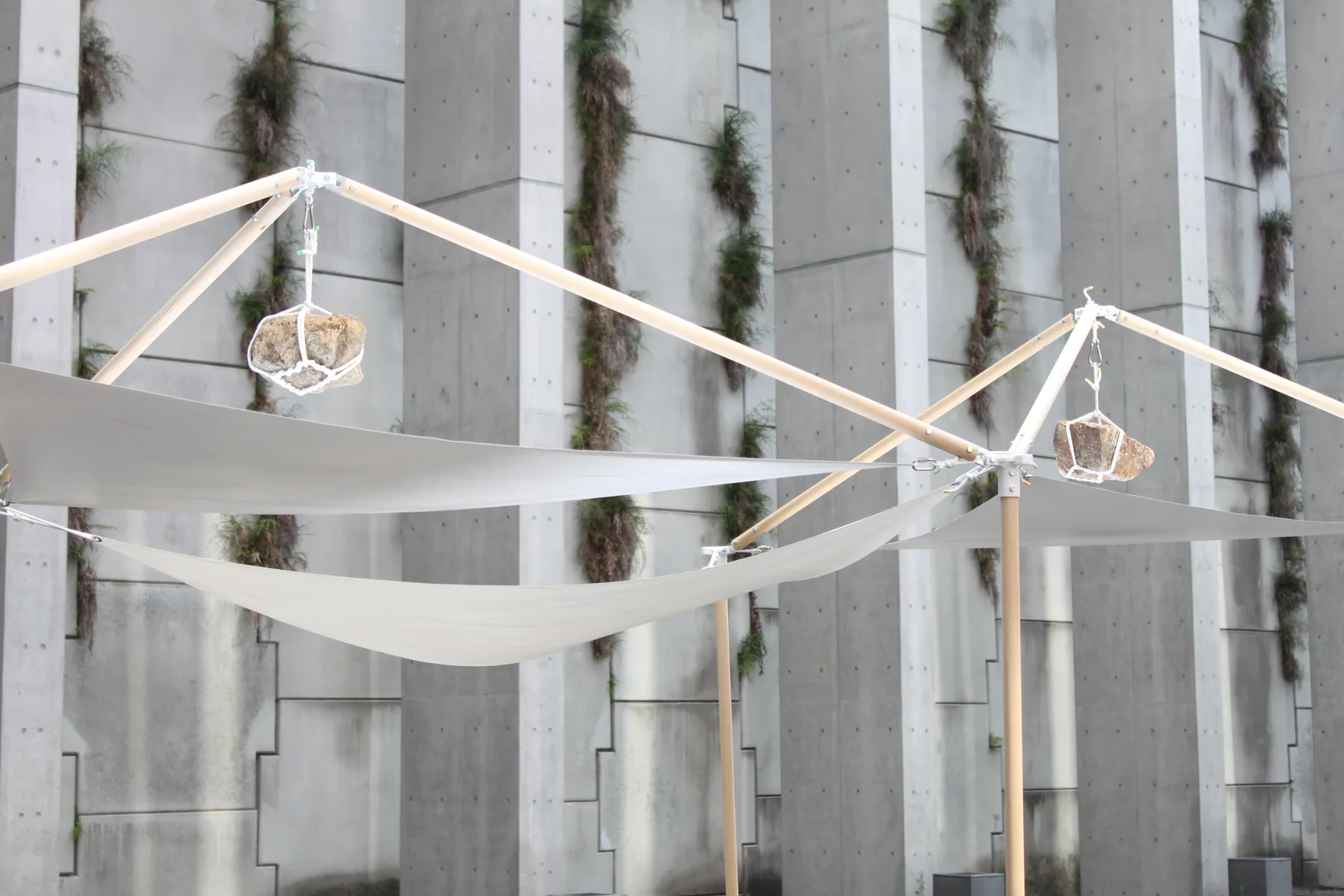

Designet tar utgangspunkt i membranens strekkegenskaper: duken spennes opp som en bærende del av konstruksjonen, og hengende steinlodd bruker tyngdekraften til å strekke ut membranen og låse strukturen. Slik står paviljongen fritt, uten faste fundamenter.

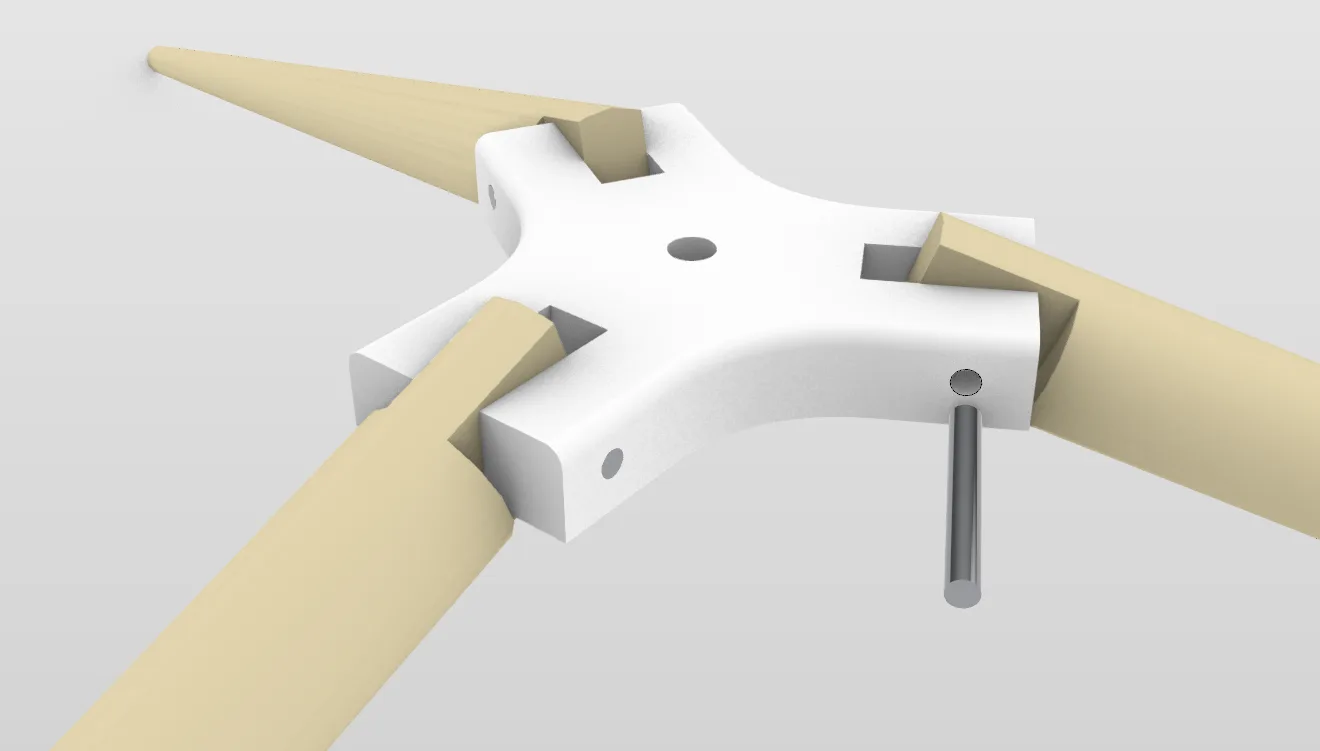

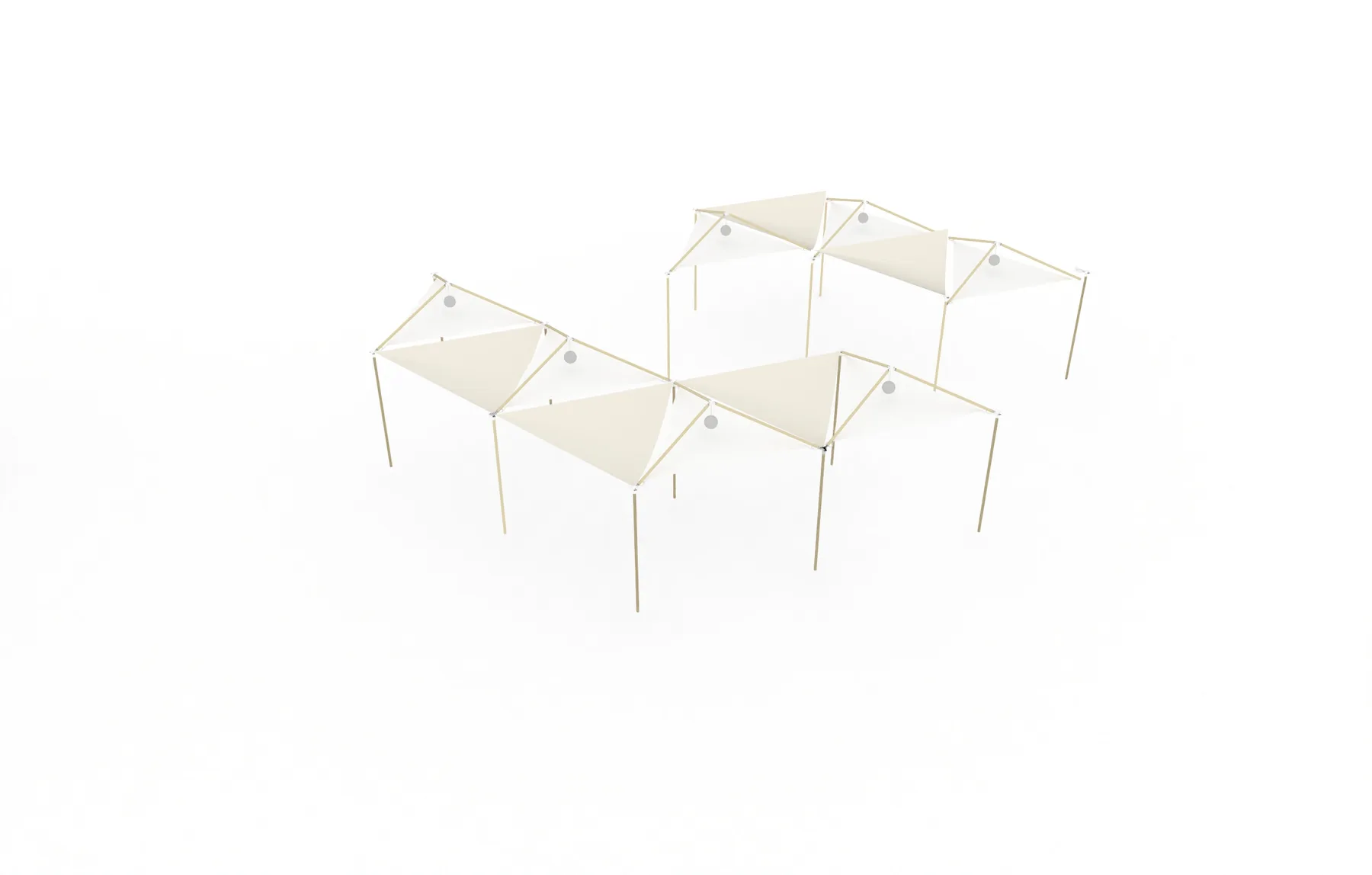

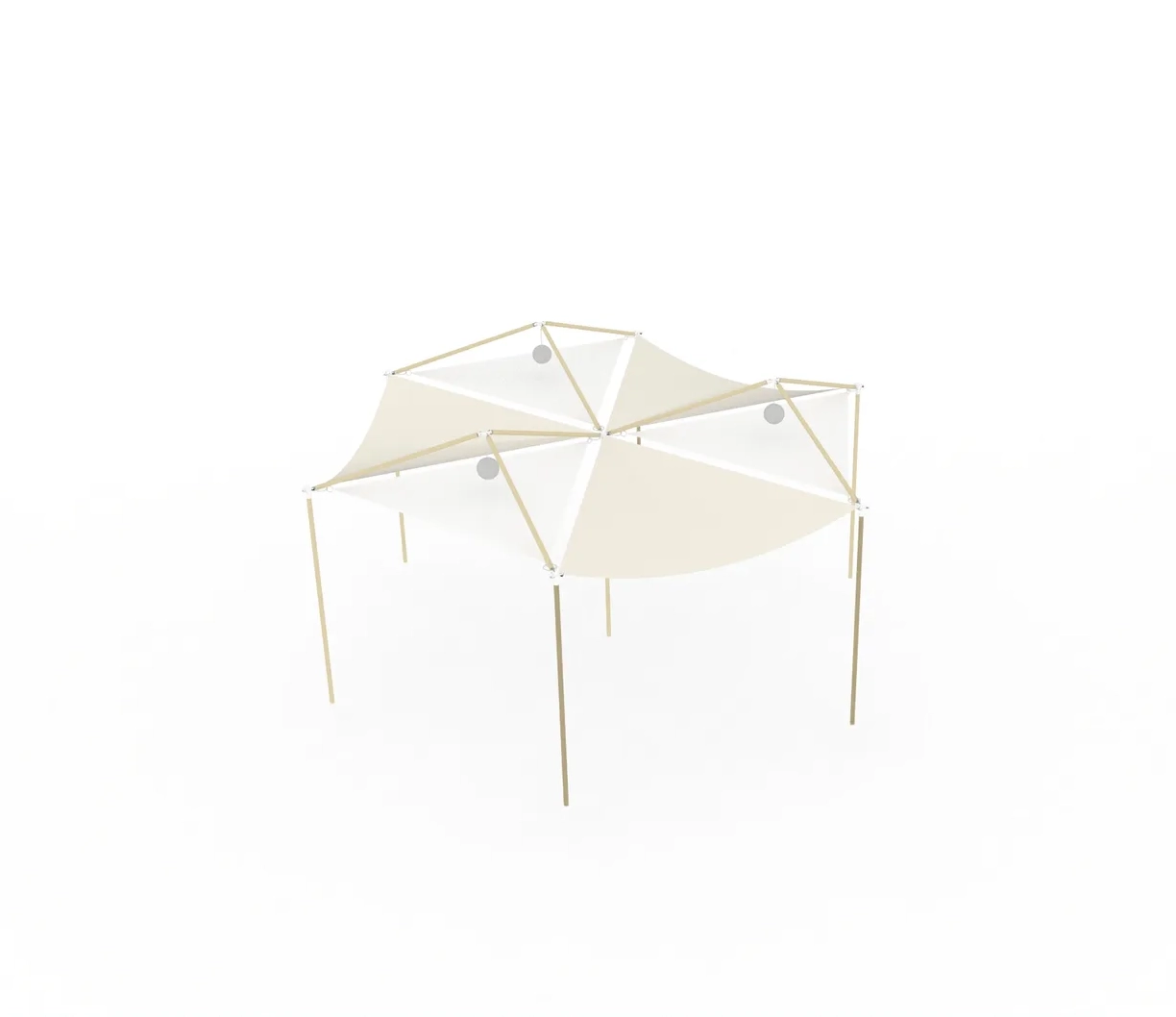

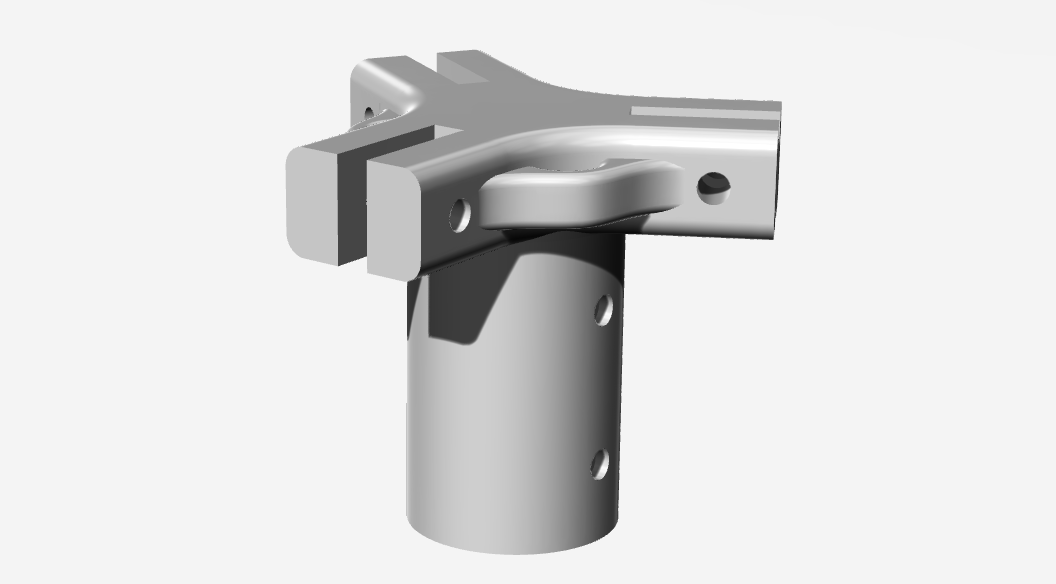

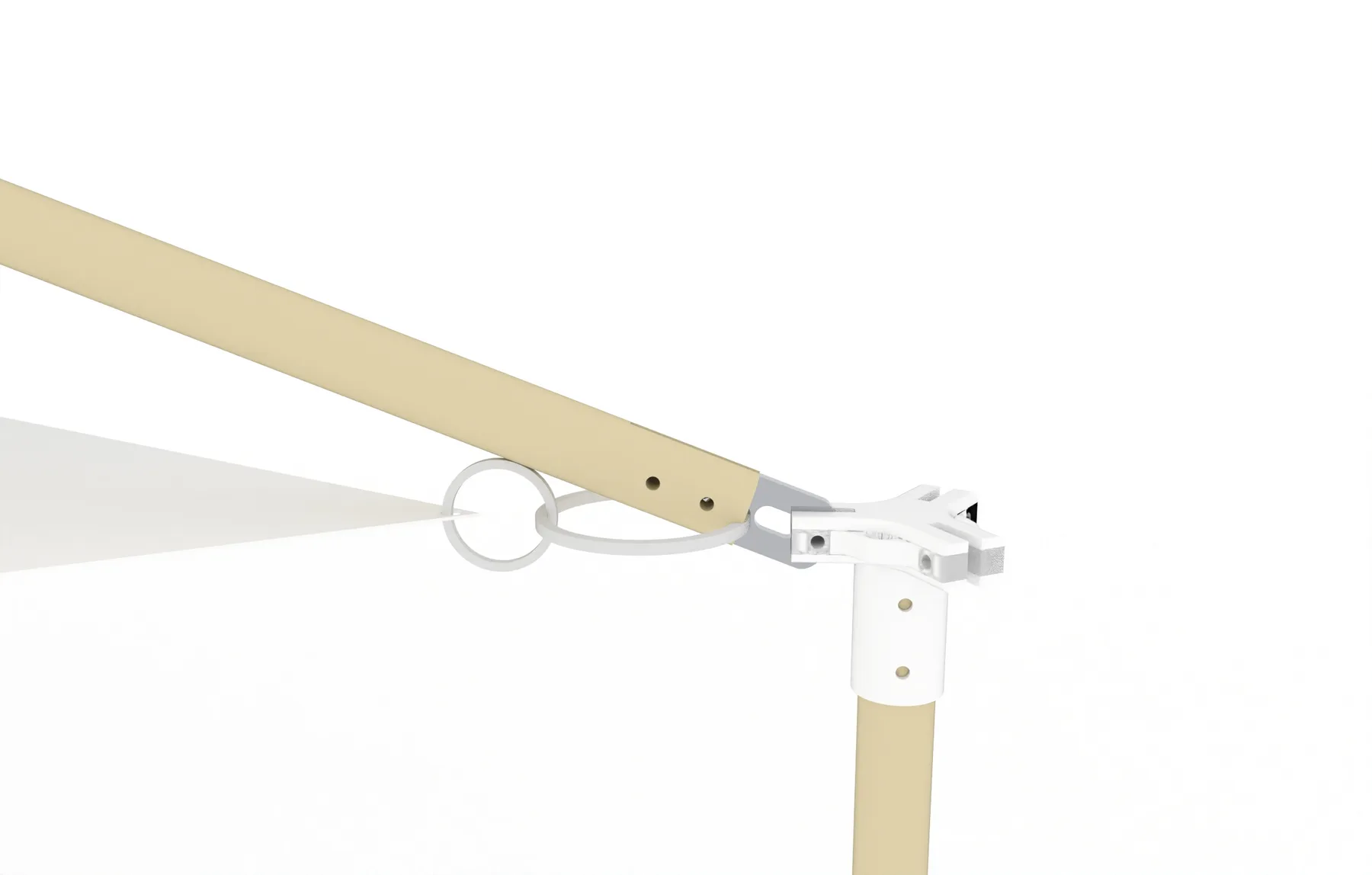

Knutepunktene ble utviklet gjennom 3D-modellering og produsert med 3D-printing. Modulen kan skaleres og settes sammen i ulike konstellasjoner, og kravene til rask montering, demontering og gjenbruk var styrende for konstruksjonsprinsippet.
Tyngdekraft som konstruksjon
Ønsket var å utnytte membranens strekkegenskaper konstruktivt — duken er ikke kledning, men en bærende del av strukturen. Steinloddene gjør dette mulig: de strammer opp duken og fører kreftene loddrett ned, slik at søylene ikke får horisontale krefter og paviljongen står fritt uten faste fundamenter. Prinsippet vises i snittet under.
